网络中型(红外)高速一体化云台
- 产品描述
- 产品特点
- 技术指标
- 选购件

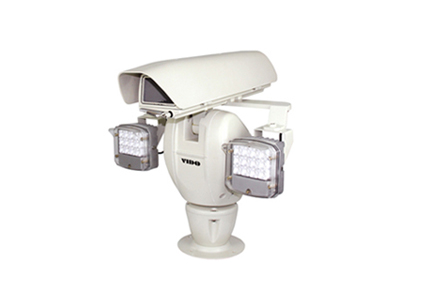

AU-G56-HD红外高速一体化云台摄像机,为铝制结构,其一体化无外露线的设计非常容易安装.
AU-G56-HD集成了高清自动对焦摄像机,LED红外灯,高速云台,防护罩,带预置位的解码器,12V电源,雨刷,风扇,加热器,这些组件都在工厂组装完成,并经过测试.
自动对焦摄像机有18倍130万像素(720P) 和20倍/30倍200万像素(1080P)三种不同的选择.
防护罩为铝压铸整体成型,达到了IP67标准,很好地保护了摄像机/激光灯免遭湿气和灰尘的影响.
双侧LED光源挂载,可选配150米和200米LED阵列红外灯或100米LED阵列白光灯
云台的水平/垂直旋转速度达到了0.1°-100°/S, 具有256个预置位, 预置位停止精度达到±0.02度。
云台的输入电压为AC24V和DC24V双电压.
一体化无外露线的解码器,云台和防护罩
采用SONY高性能1/2.8"英寸130万/200万CMOS图像传感器.
采用TI达芬奇系列高性能DSP,最高支持1920*1080/30fps的视频输出。
18倍/20倍/30倍光学变倍.
超级宽动态效果和图像降噪功能.
双侧LED光源挂载,可选配多种LED阵列红外灯或LED阵列白光灯
256个预置位
预置位停止精度±0.02度
水平360°旋转,速度达0.1°-100°/秒
垂直-90°-+40°,速度达0.1°-100°/秒
3D定位功能
5种扫描方式, 17条带速度记忆的扫描轨迹
长焦限速功能,云台的转速随镜头的倍率自动调整
多种网络监控方式相结合(手机、WEB、客户端),使用更方便。
灵活的网络扩展能力,适应各种网络平台监控系统 。
防护等级IP67
AC24V/DC24V双电源输入
可在风速144公里下正常工作,最多可承受208公里的风速
型号 | AU-G56-HD18D | AU-G56-HD20D | AU-G56-30D | |
图像传感器 | 1/2.8" CMOS | 1/2.8" CMOS | 1/2.8" CMOS | |
有效像素 | 1280 X 960 | 1920 X 1080 | 1920 X 1080 | |
水平解析度 | 650TVL(彩色) 720P 850TVL(彩色) 960P |
1000TVL(彩色) | 1000TVL(彩色) | |
光学倍率 | 18倍 | 20倍 | 30倍 | |
焦距 | f=4.70--84.6mm | f=4.70--94mm | f=4.30--129mm | |
最低照度 |
彩色:0.05Lux 黑白:0.005Lux |
彩色:0.05Lux 黑白:0.005Lux |
彩色:0.05Lux 黑白:0.005Lux |
|
透雾功能 | -- | -- | 支持 | |
增益控制 | 自动/手动 | |||
白平衡 |
自动/手动/跟踪/室外/室内/室外自动 | |||
数字变倍 | 16倍 | |||
背光补偿 | 开/关 | |||
电子快门 | 1/1 ~ 1/30000 | |||
光圈控制 | 手动/自动 | |||
宽动态 | 支持 | |||
数字降噪 | 支持 | |||
信噪比 | 大于50dB(AGC Off,Weight ON) | |||
画面翻转 | 支持 | |||
曝光补偿 | 支持 | |||
日夜模式 | 手动/自动 | |||
WEB菜单 | 有 | |||
开机自检 | 有,自动停止到1号预置位 | |||
LED照明 (可选) | 双侧挂载,150米 或200米 | |||
LED波长 | 850nm | |||
LED照明控制方式 | 与镜头联动/手动 | |||
LED照明开启方式 | 与摄像机联动/光敏自动/手动 | |||
LED照明关闭方式 | 延时关闭/与摄像机联动/光敏自动/手动 | |||
预置位 | 256个 | |||
通讯方式 | 485双向传输 | |||
可编程预置位扫描 | 4条,可以独立设定预置位旋转速度 | |||
自学习轨迹(花样扫描) | 4条, 轨迹回放带速度记忆 | |||
两点间扫描 | 4条,可以独立设定旋转速度 | |||
360度扫描 | 1条,可以设定旋转速度 | |||
水平垂直扫描 | 4条,可以独立设定旋转速度 | |||
可编程云台手动限位 | 水平/垂直 | |||
可编程自动归位 | 可设置6种模式 | |||
水平范围 | 360°旋转 | |||
水平速度 | 0.1°—100°/S | |||
垂直范围 | -90°—+40° | |||
垂直速度 | 0.1°—100°/S | |||
预置位停止精度 | ±0.02度 | |||
预置位停止精度辅助装置 | 两个力矩增强弹簧 | |||
预置位停止精度自动恢复 | 开/关 | |||
3D定位 | 支持 | |||
精确定位 | 支持 | |||
长焦限速 | 云台转速随镜头倍率自动调整 | |||
断电自锁 | 支持 | |||
断电记忆 | 支持 | |||
雨刷 | 内置 | |||
风扇/加热器 | 自动加热 | |||
恢复默认值 | 支持 | |||
远程摄像机复位 | 支持 | |||
远程云台复位 | 支持 | |||
辅助开关 | 1路输入,2路继电器输出 | |||
通讯接口 |
1路10M/100M自适应以太网,RJ45接口.1路RS485接口 | |||
报警 (可选) | 2路输入1路输出,可联动预置点/自动巡航/自动巡迹/自动线扫/开关量输出 | |||
音频 (可选) | 1路输入1路输出 | |||
模拟视频 | 1路输出 | |||
系统资源 |
同时支持实时网络监视、本地录像和远程操作 | |||
用户接口 |
ONVIF、WEB、DSS、PSS等远程操作界面 | |||
视频分辨率 |
主码流(1280 X 960),辅码流(D1) | 主码流(1920 X 1080),辅码流(D1) | ||
本地存储 |
SD卡,支持热插拔 | |||
系统状态 |
SD卡状态信息, 码流统计, 日志记录, 软件版本, 在线用户 | |||
音频压缩标准 |
G.711A/G.711Mu/PCM | |||
网络协议 |
支持HTTP,TCP/IP,UDP,DNS,DDNS,PPPOE等协议 | |||
视频压缩标准 |
H.264/H.264B/H.264H/MJPEG | |||
静电/浪涌保护 | GB/T17626.5-2008 | |||
外壳防护等级 | IP66 | |||
防护罩防护等级 | IP67 | |||
电源 | AC24V /DC24V双电源输入 | |||
功率 | <80W | |||
工作温度 | -35℃—+50℃ | |||
环境湿度 | 0-90% 无冷凝 | |||

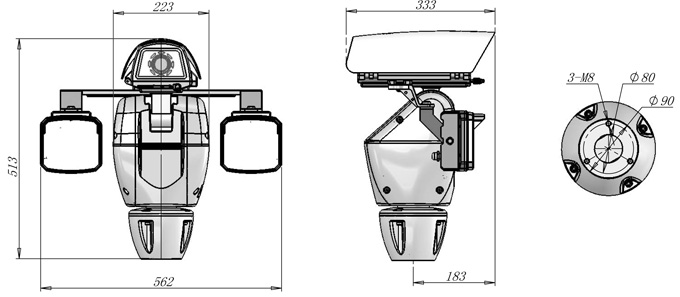

外形尺寸 | 223× 513× 333mm(W×H ×L) / 562× 513× 333mm(W×H ×L)(带红外灯) | |||
产品重量 | 12KG / 15KG(带红外灯) |
型号 | LED 灯数量 | 功率 | 照射距离 | 备注 |
AU-LX8 (2个/套) | 8只X2 | 24W | 150米(红外850nm) | 带快装防水插头,带控制线,可分组控制 |
AU-HX8 (2个/套) | 12只X2 | 36W | 200米(红外850nm) | 带快装防水插头,带控制线,可分组控制 |
AU-QX7 (2个/套) | 12只X2 | 50W | 100米(白光) | 带快装防水插头,带控制线,可分组控制 |
AU-G56-LX8 AU-G56-HX8/AU-G56-QX7
220V-24V电源规格表(选购件)
型号 |
对应云台 | 功率 | 备注 |
AU-S27 |
AU-G56 | 3A | AC220V/110V输入,AC24V输出 |
AU-S29 |
AU-G56-LX8 AU-G56-HX8 |
6A | AC220V/110V输入,AC24V输出 |
AU-S30 |
AU-G56-QX7 |
9A | AC220V/110V输入,AC24V输出 |
柱装底盘
AU-BW19柱装底盘 |
|

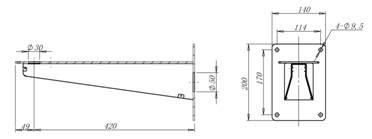

墙装支架(选购件)
AU-BW20墙装支架 |
|
